CNC ROTARY TABLE

Rotary Table Rotary Tailstock Connecting Plate

Dimensional Drawing

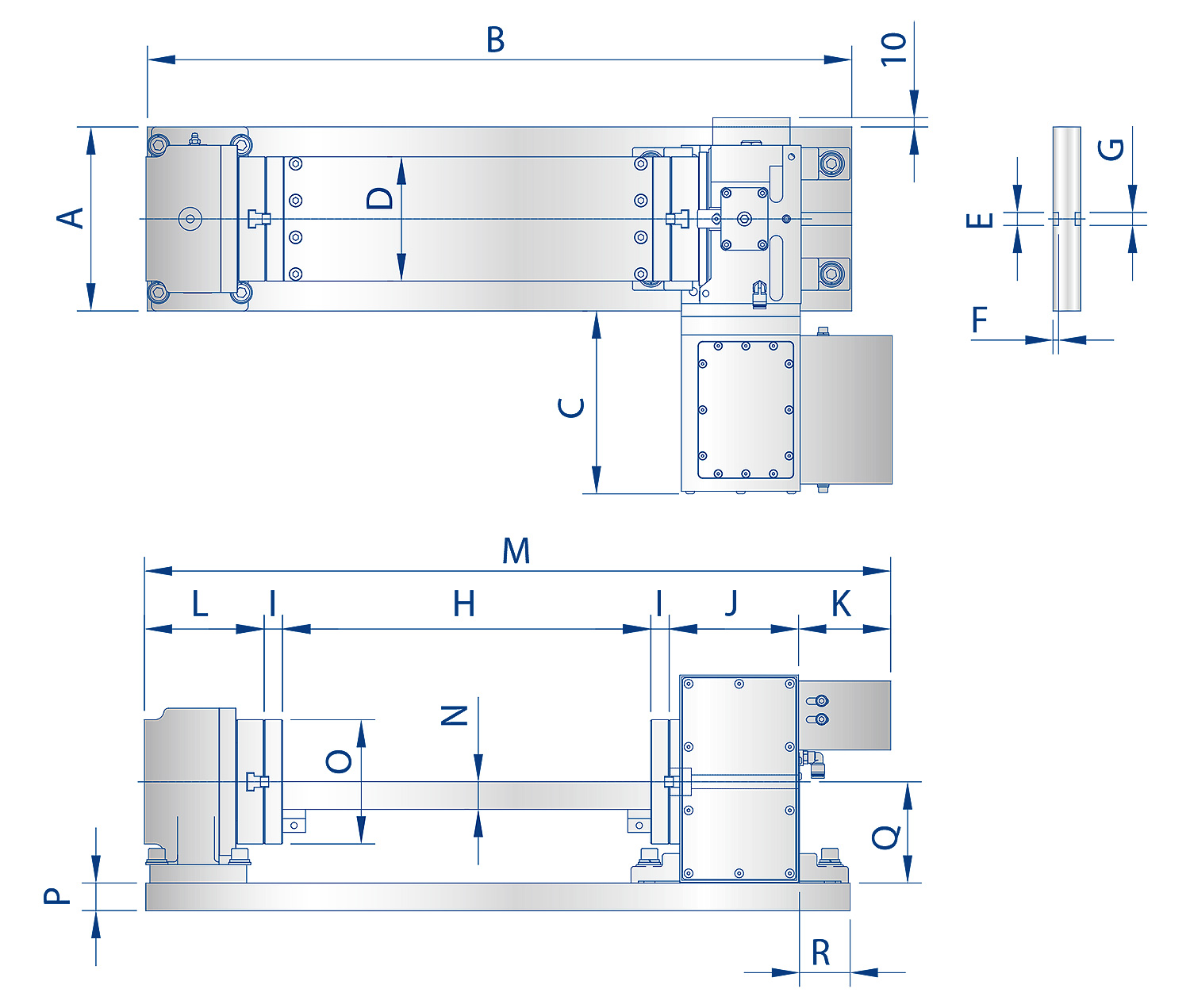

AR-135

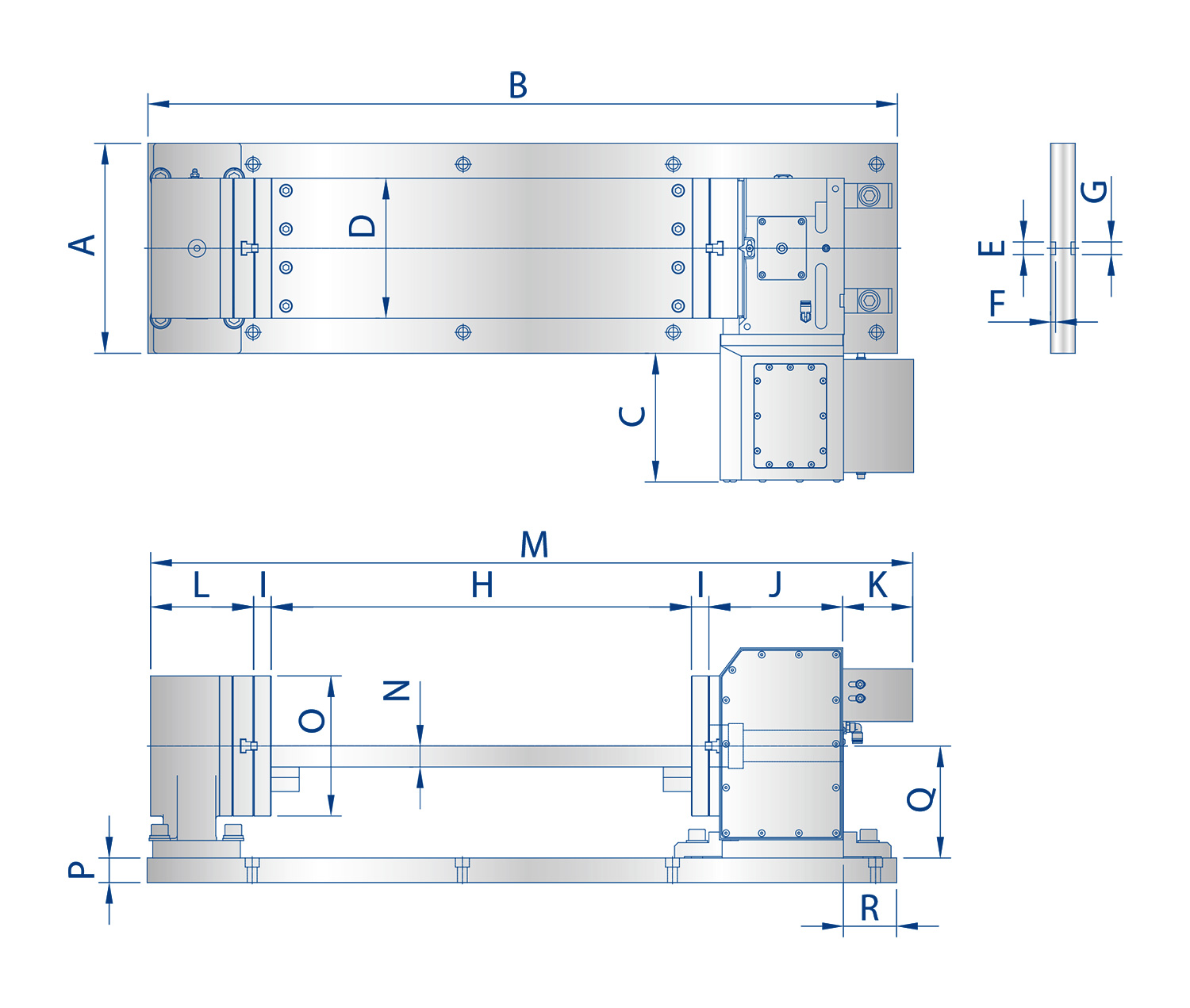

AR-160 / AR-200

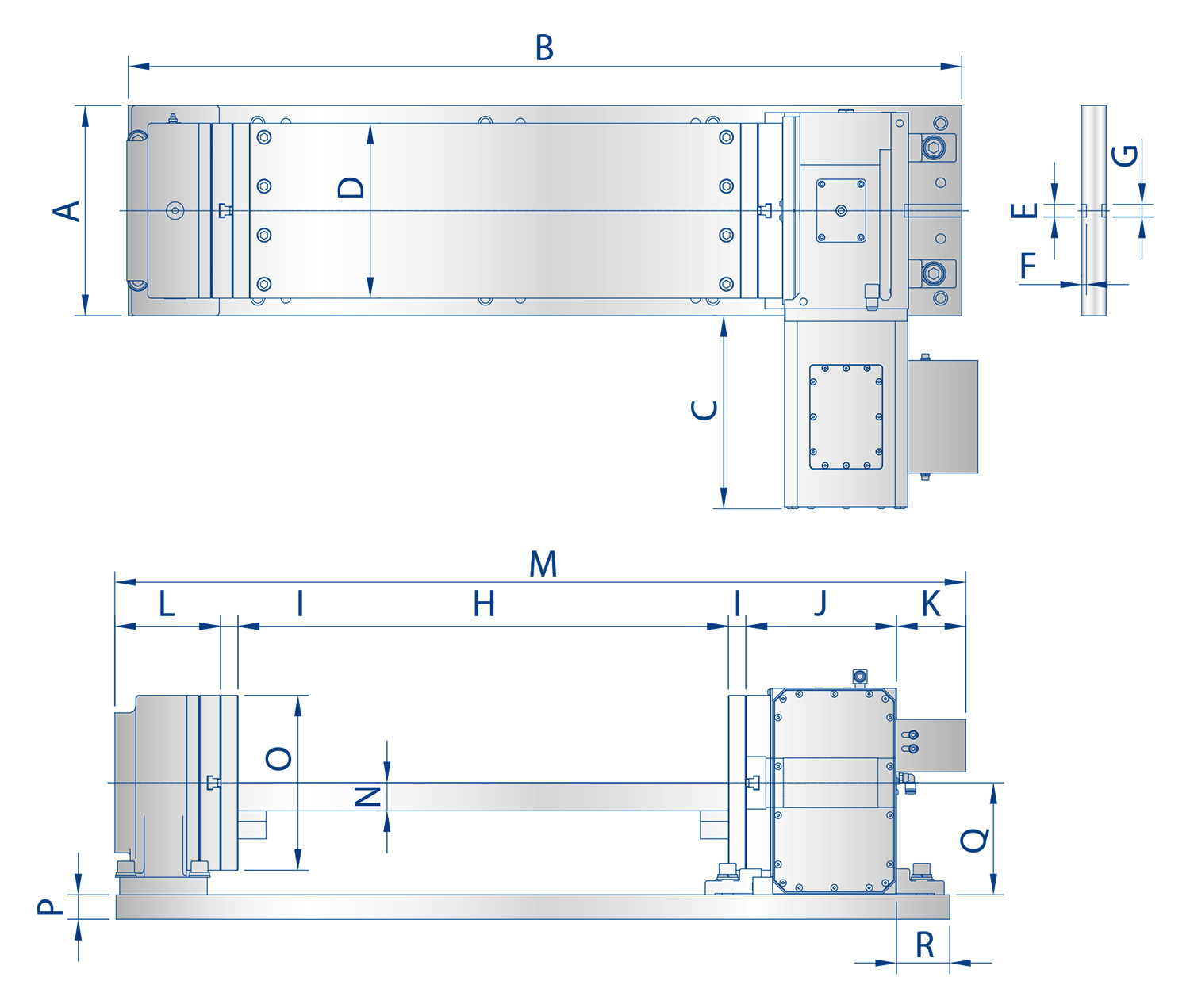

AR-250 / AR-320

Specifications

Model UNIT AR-135 AR-160 AR-200
A mm 200 300 300
B mm 765 970 1070
C mm 199 184 184
D mm 135 160 200
E mm 14 18 18
F mm 6 7 7
G mm 14 18 18
H mm 400 500 600
I mm 20 25 25
J mm 140.5 191 191
K mm 100 100 100
L mm 130 147 147
M mm 810.5 988 1088
N mm 30 30 30
O mm Ø135 Ø160 Ø200
P mm 30 35 35
Q mm 110 135 160
R mm 55 76 76
Model UNIT AR-250 AR-320
A mm 300 400
B mm 1190 1325
C mm 276 298
D mm 250 320
E mm 18 18
F mm 7 7
G mm 18 18
H mm 700 800
I mm 25 30
J mm 215 225
K mm 100 100
L mm 151 160
M mm 1216 1344
N mm 40 40
O mm Ø250 Ø320
P mm 35 40
Q mm 160 210
R mm 76 81

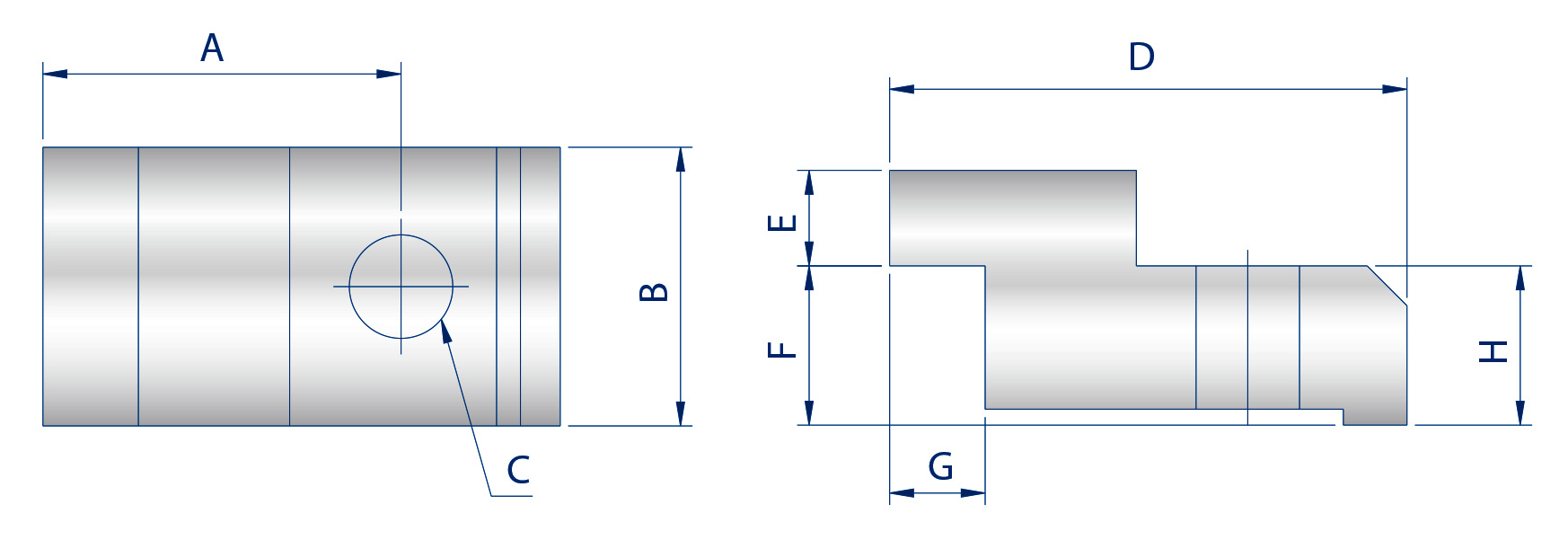

Specifications

Model / Size A B C D E F G H
AR-135 45 35 Ø13 65 12 20 12 20
AR-160 48 40 Ø17 80 12 25 12 22
AR-200 48 40 Ø17 80 12 25 12 22
AR-250 48 40 Ø17 80 12 25 12 22
AR-320 48 40 Ø17 90 15 30 12 25
